iPad Air 應該算是 iPad 史上設計改變最大的一款，同時也是在外觀上最討喜的一款，畢竟對于一款大號平板來說，能輕薄不少肯定是大家喜聞樂見的。當然，這次在重量和尺寸上的重大進步離不開設計的功力。那么，iPad Air 的內部構造又是如何的呢?
在昨天發售首日，著名的拆解網站 ifixit 拿到了 iPad Air，在萬圣節這天對這款無辜的 iPad Air 進行了慘無人道的拆解，由于 iPad Air 并不是一個容易拆解的機器，多處粘合緊密，因此 ifixit 僅僅對 iPad Air 的可維修性給出了 2 分的低分(10 分最易維修)。所以入手 iPad Air 之后可要小心使用了，這玩意壞了可不是那么好修理的。

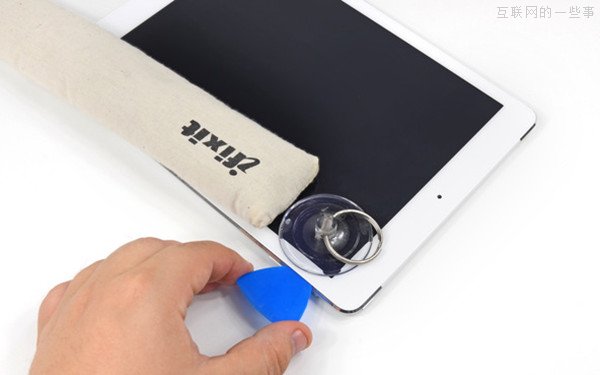

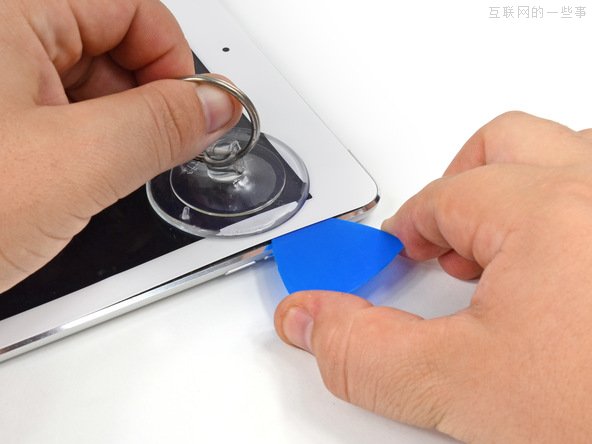

首先是拆解前面板，ifixit 的拆解都是用他們自己專業的拆解工具，沒有金剛鉆別攬瓷器活，各位千萬不要隨意模仿，更不要讓熊孩子看到此文激發他們的好奇心。

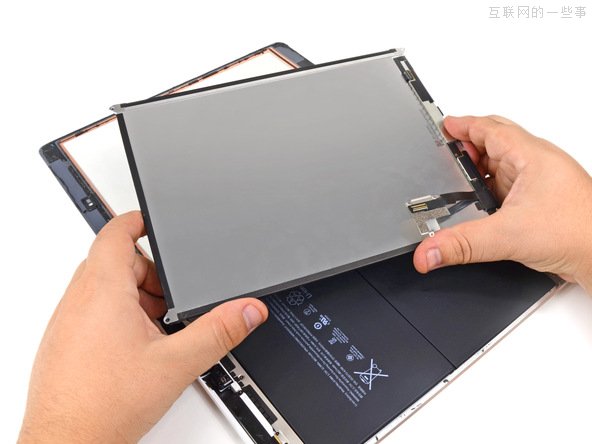

前面板打開之后看到的主要就是顯示面板和電池，這兩樣占據了 iPad Air 體積中的大部分。這款顯示面板來自 LG，型號為 LP097QX2，蘋果稱這款顯示面板比之前的薄了 20 %。

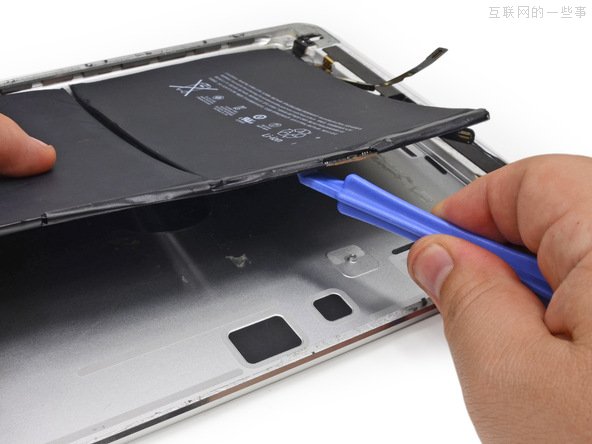

電池部分和機身結合比較緊密，電池背部應該是和背殼粘合在一起，此外還有螺絲固定，而螺絲固定處又和其他元件在一起，所以電池的拆卸并不簡單，可以看到原本平直的電池已經被掰彎了。

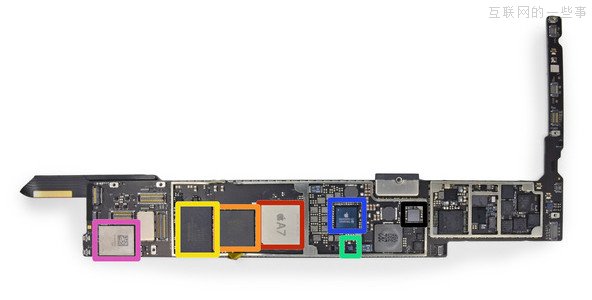

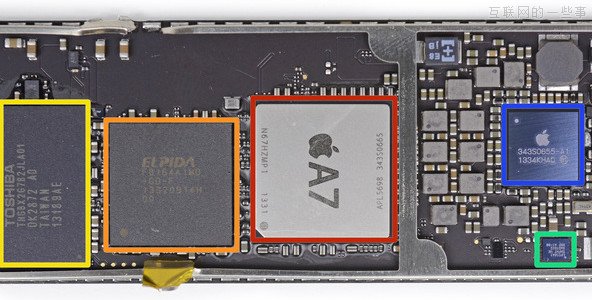

這里就是 iPad Air 最核心的地方了，最顯眼的就是 A7 處理器，型號為 APL5698，和 iPhone 5s 的 APL0698 A7 處理器在頻率上略有不同。A7 處理器隔壁的橙色框指示的是 Elpida F8164A1MD 1 GB LPDDR3 的內存元件，黃色框內則是東芝 THGBX2G7B2JLA01 16 GB 閃存記憶體，也就是內置存儲。
左側品紅色框內指示的是 USI 339S0213 Wi-Fi 模塊，偏右上方藍色框內指示的則是 343S0655-A1 電源管理 IC，偏右下方的青色框內則是 M7 協處理器，最右不起眼的黑色框則是 338S1116 Cirrus 音頻解碼器。
這張細節圖可以清楚地看到核心元件的型號以及品牌等信息。

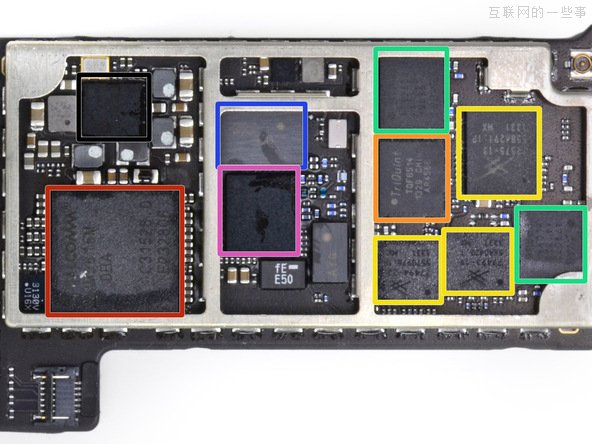

這塊基本上都是射頻組件，也占據了不少的位置。紅色框內是高通 M9615M LTE 處理器。橙色框內是 TriQuint TQF6514 射頻功率放大器，類似于 iPhone 5s 6414 型號。黃色框內則是三個 Skyworks SKY77-series LTE 射頻功率放大器和雙工器模塊。青色框內則是兩個 Avago A79-series LTE 射頻功率放大器和雙工器模塊。中間的藍色和品紅框內分別是 Murata Antenna 天線開關過濾模塊和 WTR1605L 收發模塊。左上角不起眼的黑色框內是高通 PM8018 電源管理芯片。

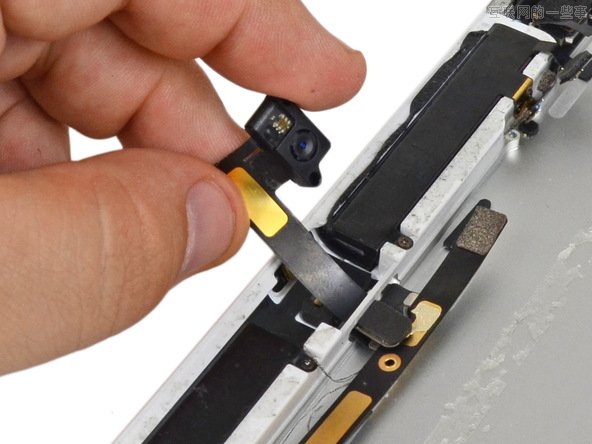

這兩張局部圖分別是前置攝像頭和 SIM 卡插槽。

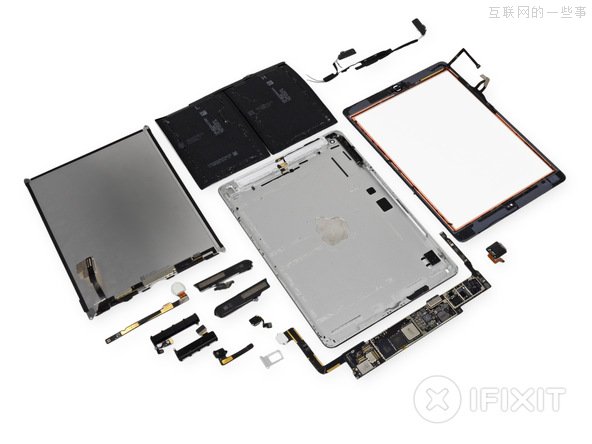

最后則是全家福，ifixit 把能拆的都給拆了，但是按這個架勢，想要完整地重裝會去基本是不可能的了。
題圖及文內圖片均來自：ifixit
