和 iPhone 5c 相比，iPhone 5s 的升級更有誠意：64 位 A7 芯片、M7 協處理器和 Touch ID 指紋傳感器都能激起人們的期待。iFixit 提前拿到機器，一份翔實的拆機報告趕在 iPhone 5s 發售時出爐。來了解下 iPhone 5s 的內部構造吧。

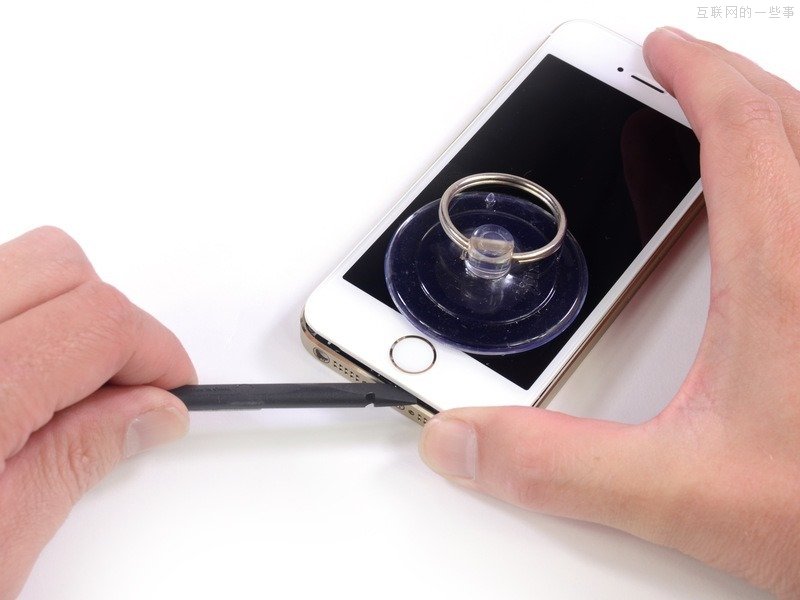

拆解依舊從底部螺絲開始，撬開前面板四周后就可以用吸盤取下屏幕。

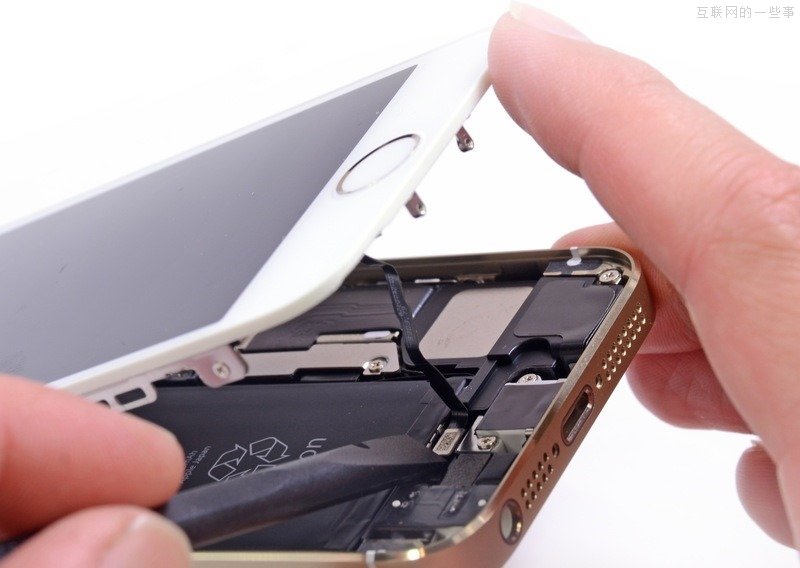

連接 Home 鍵和 Touch ID 傳感器的排線在打開屏幕時很容易被扯斷，另外，“和 iPhone 5 相比，5s 的內部構造幾乎沒有變化。”

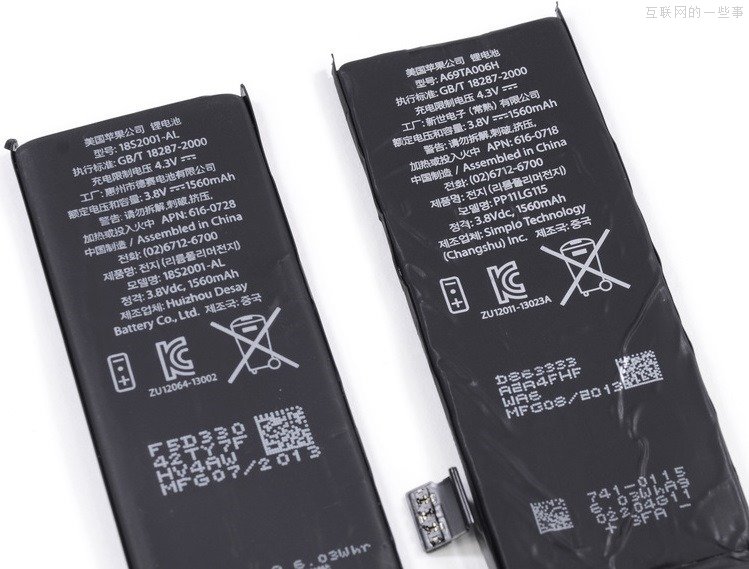

電池由惠州德賽制造，輸出電壓為 3.8v、容量為 1560mAh。不同規格的 iPhone 5s 似乎使用不同廠商的電池，比如 16G “太空灰”用的是新普的電池。

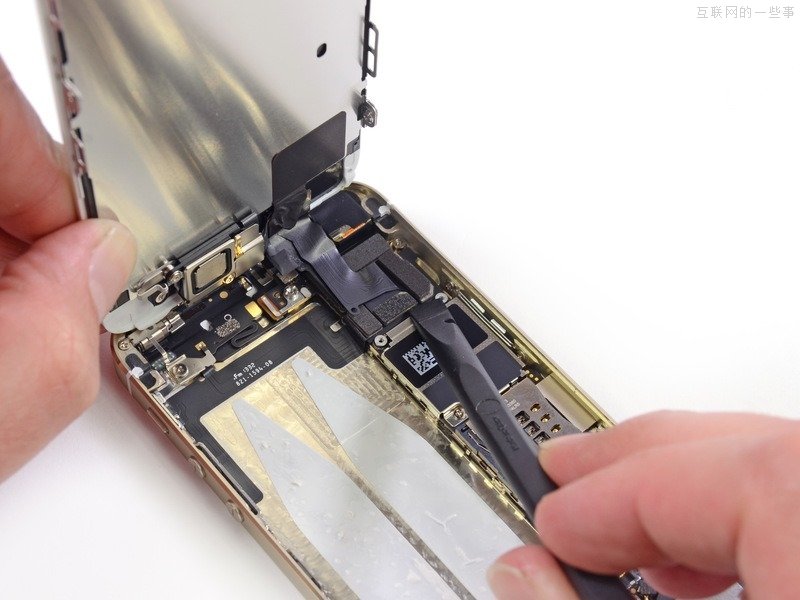

斷開屏幕與 FaceTime 鏡頭和觸摸傳感器的連接，就可以取出 5s 的前面板。“屏幕看起來和 iPhone 5 沒區別。”

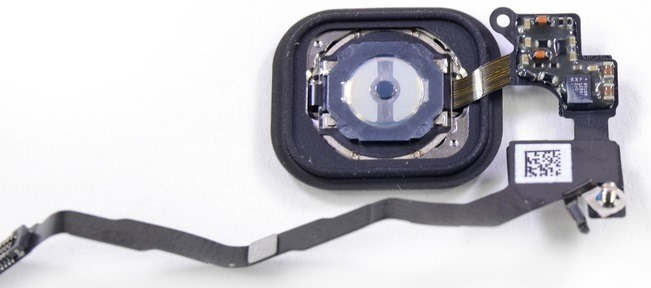

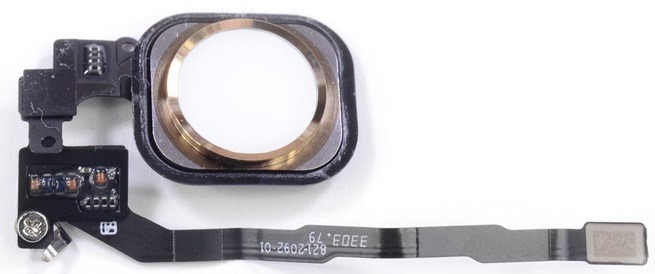

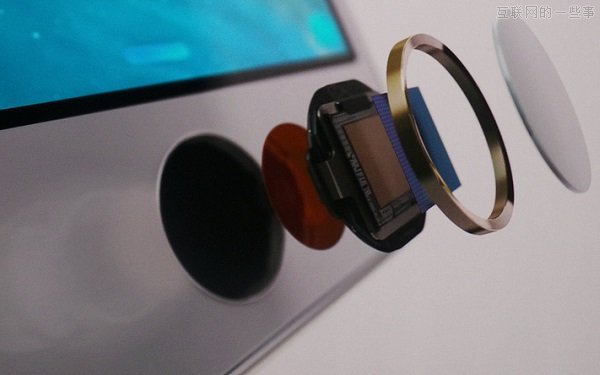

剝離出 Touch ID 傳感器。Touch ID 是一枚 CMOS 芯片，來自一年前被蘋果收購的 AuthenTec，本質上是個能生成用戶指紋節點圖片的微型電容器組。由此而來的一個擔憂是：傳感器上的藍寶石保護層是否像多數 CMOS 指紋掃描儀一樣，會隨著時間降解老化。

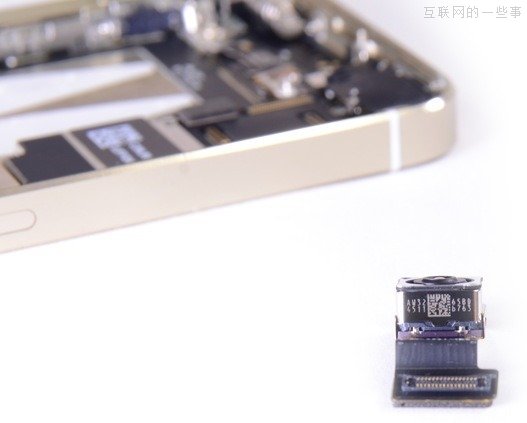

iSight 主鏡頭背部標有 DNL333 41WGRF 4W61W，底部標號為 AW32 65BD 4511 b763。Chipworks 技術分析部門副總裁 Jim Morrison 說：“DNL 噴碼的數字格式與 iPhone 4S 和 iPhone 5 使用的索尼 IMX145 鏡頭模塊相同。側面噴碼不一樣，(但還能確定)5s 的鏡頭依舊來自索尼。”
5s 的內部構造經過優化，iPhone 5 上容易造成信號丟失的天線線纜徹底消失。
Wi-Fi 模塊為村田 339S0205，基于博通 BCM4334。16G 和 64G 版 iPhone 5s 的 Wi-Fi 模塊均來自村田，但主板設計有點不同：右側主板上印有 94V-0 噴碼而左側沒有，可能來自不同廠區。
主板上的芯片組：
紅色區域為海力士 H2JTDG8UD3MBR 閃存顆粒
橙色區域為高通 PM8018 電源管理芯片
黃色區域為 TriQuint TQM6M6224 濾波器
綠色區域為蘋果 338S1216
藍色區域為博通 BCM5976 觸屏控制器
紫色區域為德儀 37C64G1
黑色區域為思佳訊 77810

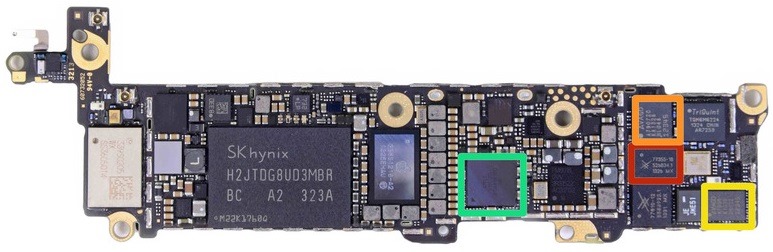

其它芯片：
紅色區域為思佳訊 77355
橙色區域為安華高 A790720
黃色區域為安華高 A7900
綠色區域為蘋果 338S120L

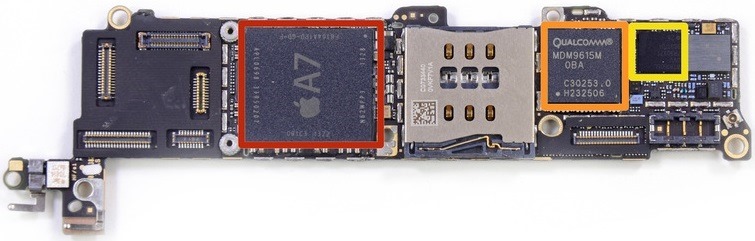

背部芯片組：
紅色區域為蘋果 A7 APL0698 處理器，5s 的內存可能為 1G
橙色區域為高通 MDM9615M LTE 通信模塊
黃色區域為高通 WTR1605L 收發器，支持 LTE/HSPA+/CDMA2K/TD-SCDMA/EDGE/GPS
芯片組中沒有發現 M7 協處理器，可能被整合到 A7 內部
評測顯示，A7 的高效能更多由 ARMv8 指令集實現，而非 64 位架構。ARMv8 在過去 20 年里已經證明可以提高芯片運行效率和速度，同時不影響電池壽命。

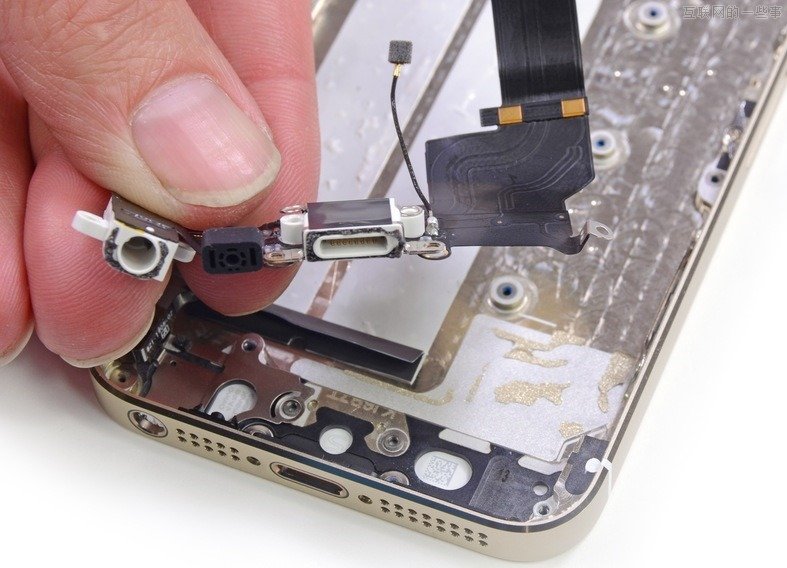

5s 的外圍設計和 iPhone 5 相同，區別是 5s 的揚聲器更易取出。在取出揚聲器后，就可以一次取出耳機插孔、麥克風和 Lightning 接口。

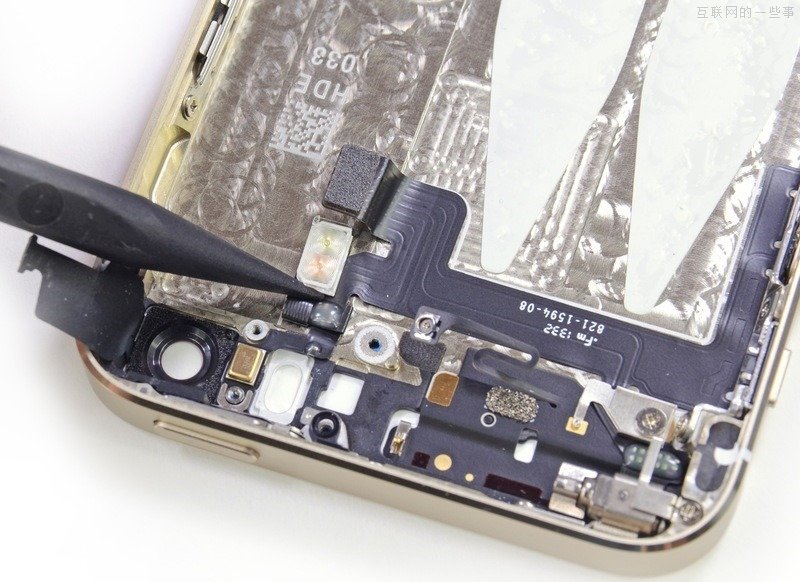

取出背部線纜，可以看到主鏡頭旁的 True Tone 雙閃光燈。

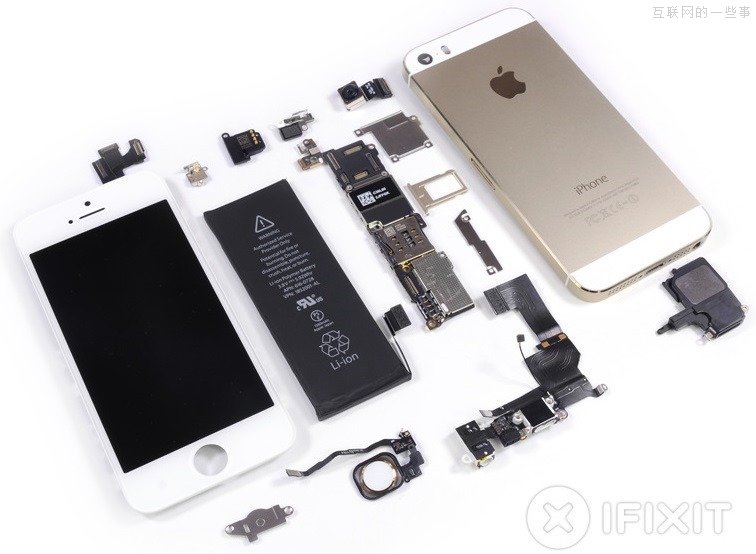

最后照例是張全家福：
在滿分為 10 的易修指數中，iPhone 5s 拿到 6 分。和 iPhone 5 一樣，5s 的屏幕也是最早被取出的組件，但取出時需要加熱和反復撬動。而高度整合的屏幕和新加入的 Touch ID 勢必會增加機子的維修成本。
