在今年的WWDC上除了iOS7外，蘋果的MacBook Air也是其中的一大亮點。13寸的Air由原來7小時續航提升到了12小時。雖然相比上一代并沒有太大的升級，但這12小時的超長續航還是讓不少人有購買的欲望。究竟就什么原因讓續航有如此大的提升呢，下面讓我們來看看國外網站iFixit對13寸MacBook Air的拆解吧。

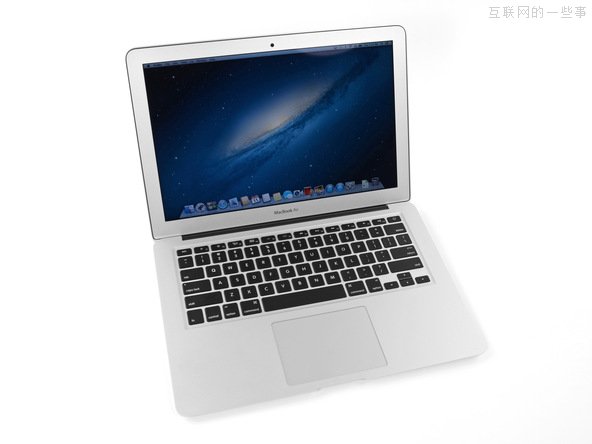

第一步
首先來看看即將拆解的MacBook Air 配置
第四代英特爾Core i5 處理器，集成了HD graphics 5000 GPU
128GB的固態硬盤，可選擇512GB
4GB LPDDR3 內存，可選8GB
13.3寸1440×900分辨率，128ppi
802.11ac Wi-Fi
雙麥克風
第二步

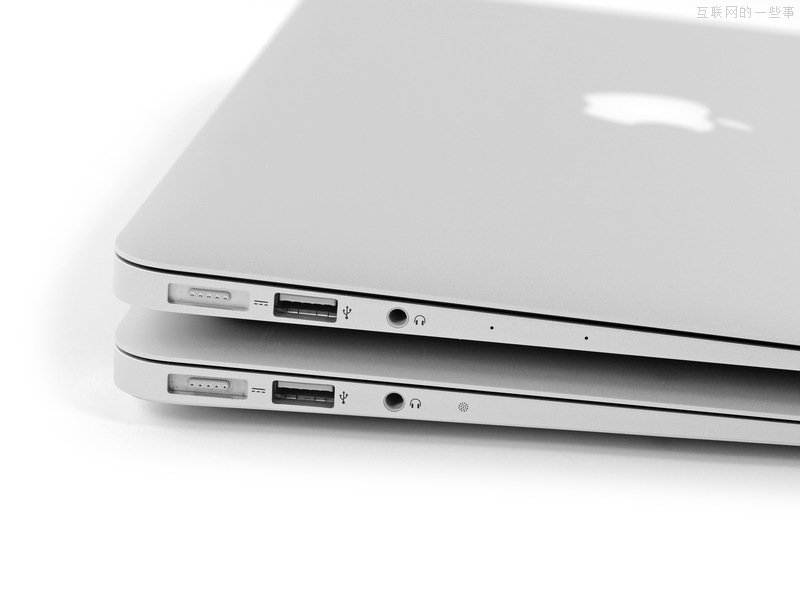

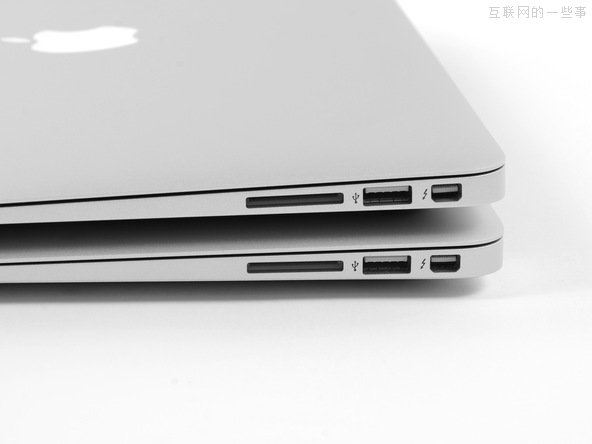

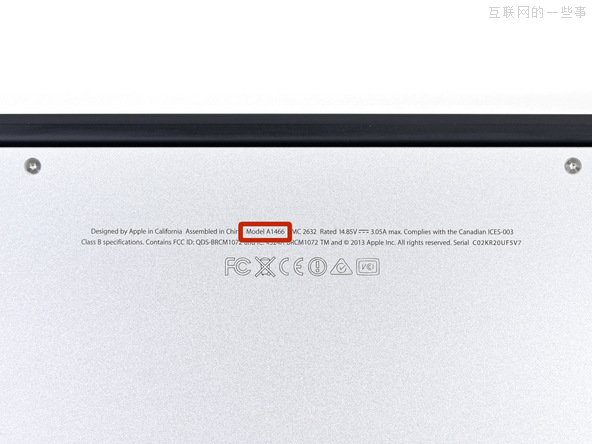

在外觀上新的Air和上一代基本一樣，就連型號也都是A1466，如此一來想裝逼都不行了，就如當年的iPhone4S一樣。在Air的右側也跟上一代一樣，有SD卡槽，USB3.0以及雷電接口。而在Air的左側就稍微有點不同，變成了兩個麥克風。

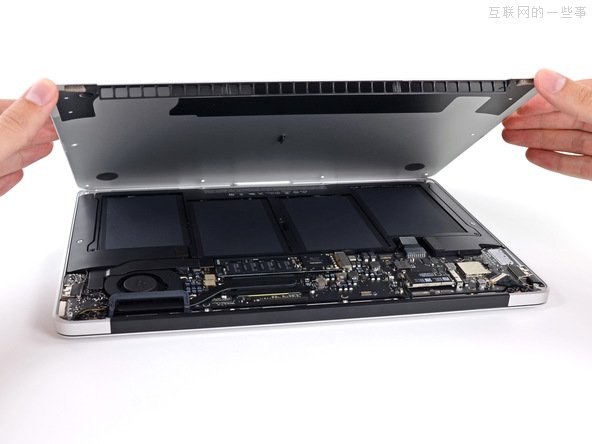

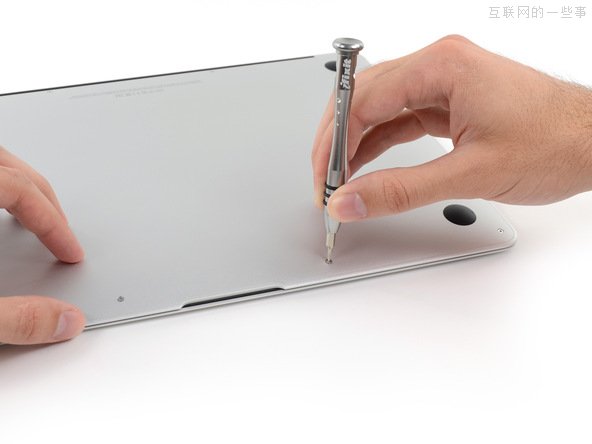

第三步
這一步還是比較簡單的，用螺絲刀把Air背后的螺絲擰開就可以看到內部了。
第四步

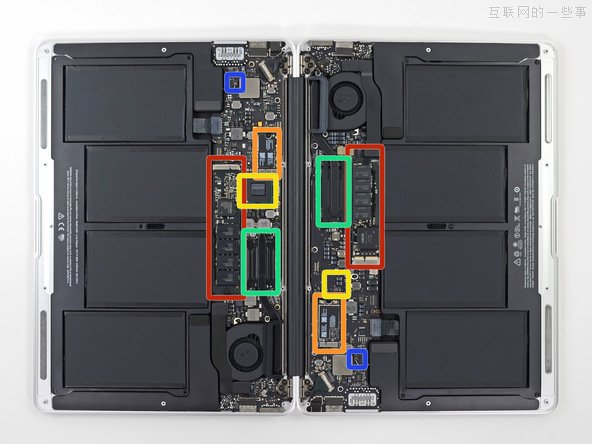

下圖左邊的是2012年舊版air,右邊的是2013年新版本的Air， 通過拆解我們可以更清楚的知道新舊兩款究竟有什么不同。
更小的SSD模塊(紅)
升級的AirPort 卡(橙)
全新的控制中心(黃)
新的散熱片固定(綠)
新的揚聲器連接器(藍)

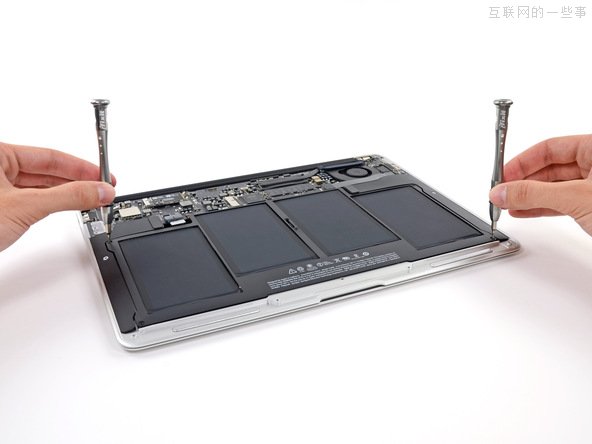

第五步
卸下電池的螺絲，相比上一代電池部分也是有升級的，電池的電壓由上一代的7.3V提升到了7.6V，電池容量也由6700提升到了7150mAh，雖然提升幅度不大但對于新Air的12小時續航肯定是有幫助的。
第六步

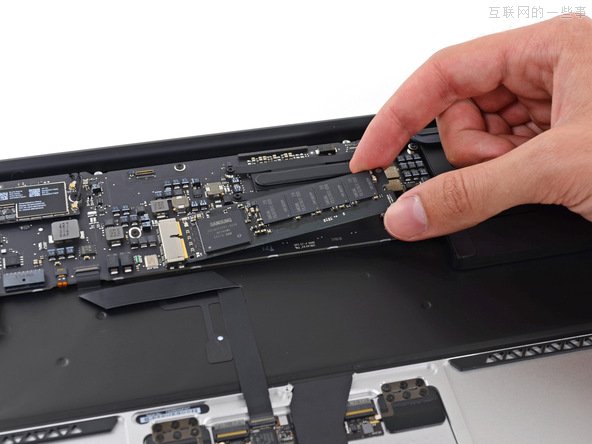

而實際在性能上，新Air的SSD硬盤速度也提升了不少，稱比上一代有45%的提升，而根據國外其它的媒體的測試，新Air的SSD的讀寫速度達到了七百多MB每秒 。而原來SSD的接口也由SATA換成了PCIe，同時也換成了三星品牌的，在體積上也比上一代的要小。
第七步

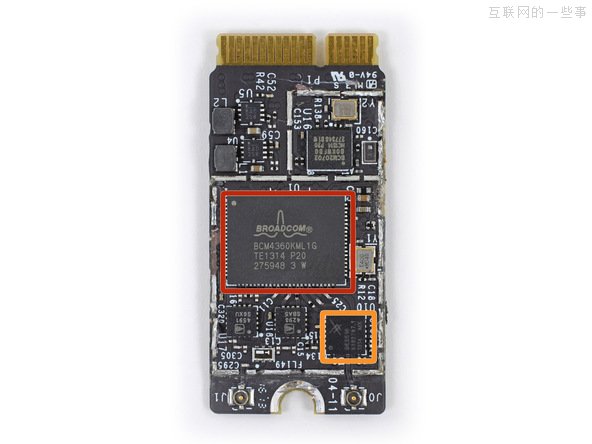

接下來要拆解的是全新設計的AirPort網卡，這個新卡可以提供802.11ac Wi-Fi。這款網卡采用了博通的BCM4360，支持5GHz，速度達到了1.3Gbps，同時還支持藍牙4.0。此外在這塊板上還有 一個塊Skyworks SE5516雙頻802.11 a/b/g/n/ac WLAN 模塊。

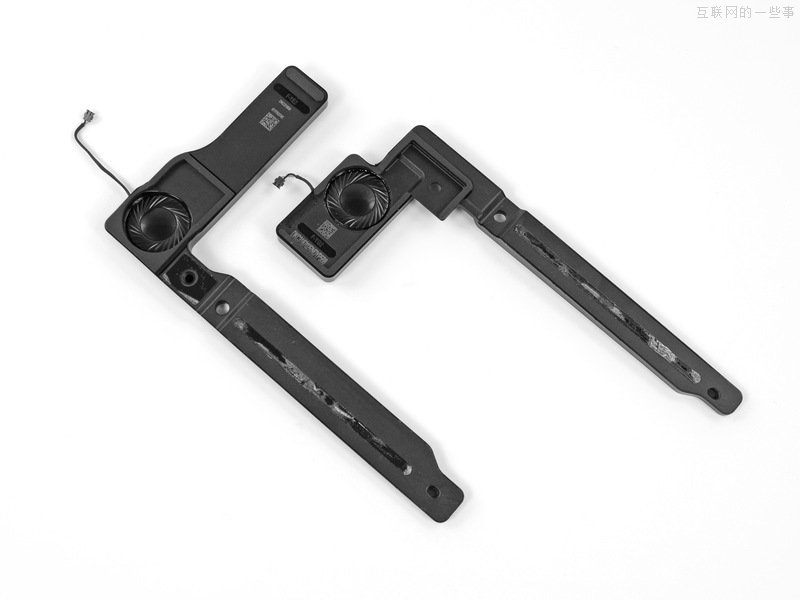

第八步
除了揚聲器的連接線不同外，基本上跟上一年的版本沒有太多的不同。

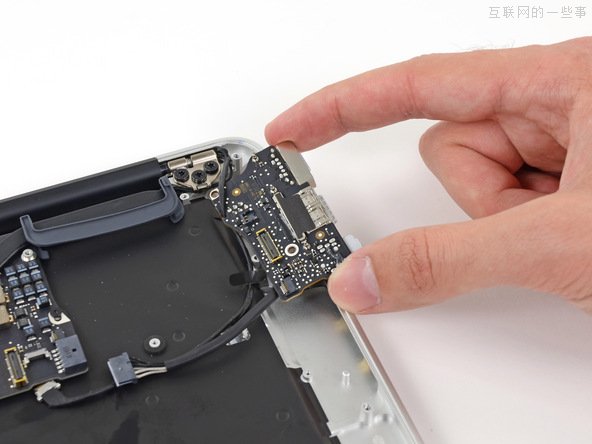

第九步

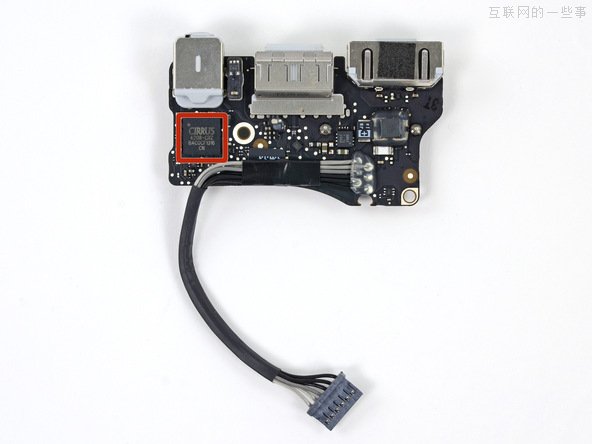

I/O接口也基本上跟舊版本一樣，除了不再為iSight提供接口。在這塊板的耳機接口旁邊還有個一4208-CRZ的Cirrus芯片。
第十步

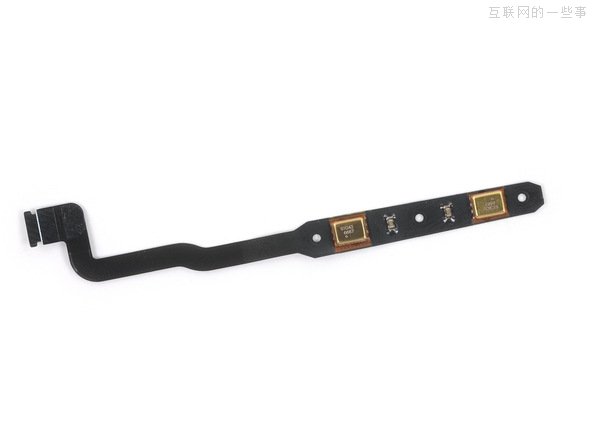

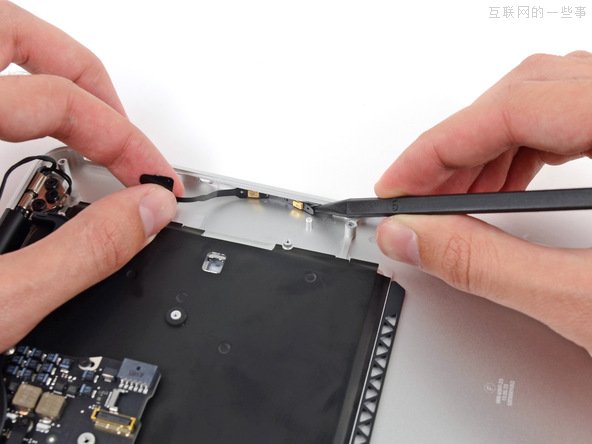

去年1個麥克風的效果就已經是很不錯的，今年雙麥克風效果肯定會更好。這就像iPhone一樣，雙麥克風可以幫助我們削減背景的噪音，讓我們?cè)谕娫捇騀acetime的時候可以獲得更清晰的效果。

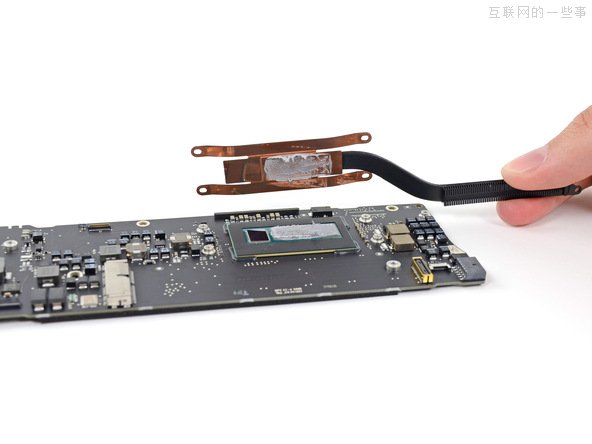

第十一步

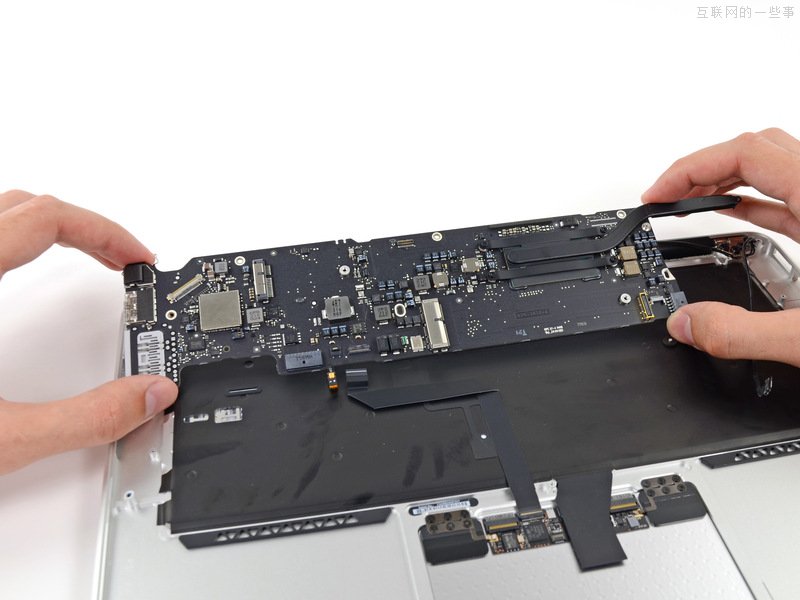

這就是Air的主板了，我們可以看到英特爾的第四代i5處理器就在主板的右側，與上一年不同的是，這次的散熱板可以覆蓋兩個芯片，不過奇怪的是蘋果只把導熱硅膠涂在了CPU上。
第十二步

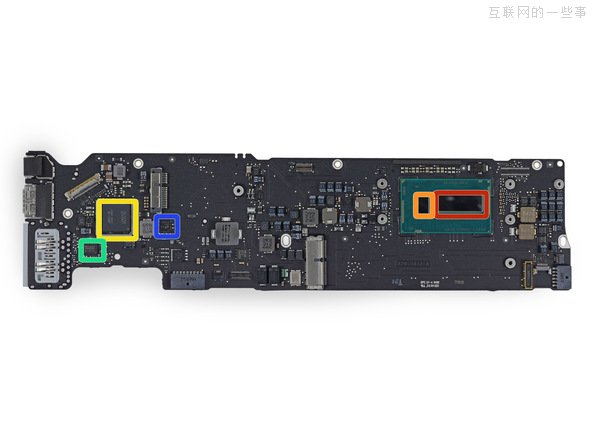

再細看一下主板
1.3GHz雙核i5處理器(Turbo 可達2.6GHz)，集成了HD graphics 5000GPU。(紅色)
英特爾的平臺控制器(橙色)
英特爾Z246TA38 Thunderbolt控制器(黃色)
GL3219(綠色)
Linear Technology LT3957控制器(藍色)
第十三步

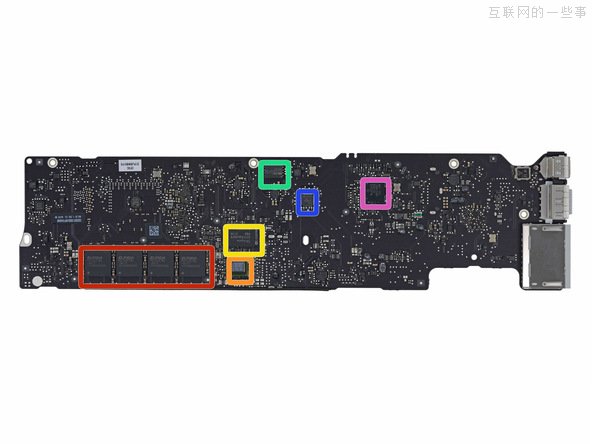

在主板的另一側是
Elpida F8132A1MC LPDDR3 RAM內存，共4GB。(紅色)
Broadcom BCM15700A2(橙色)
Hynix H5TC4G63AFR 4 Gb synchronous DRAM(黃色)
MXIC MX25L6406E 64 Mb serial flash(綠色)
Texas Instruments TPS51980A synchronous buck controller(藍色)
980 YFC LM4FS1BH(粉色)
第十四步

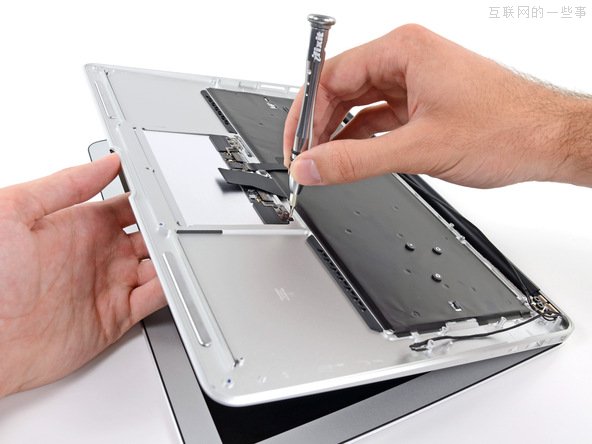

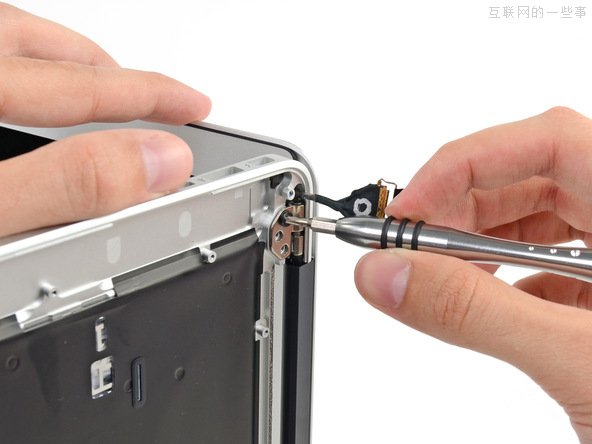

跟所有一體成型的MacBook一樣，觸控板都是被六顆螺絲固定，不過拆開的難度也并不大。除了一大堆的控制器外，觸控板下面還有不少的芯片。最后，我們只要把固定屏幕的螺絲擰下就可以取下顯示屏幕了。
最后我們對新版Air主要改進的地方進行一下小結，CPU更省電，電池容量稍有增強，整體續航提升明顯，另外新的SSD也讓整機運行更快跟流暢，不過由于CPU的頻率比上一代低了，所以CPU性能上并沒有太大的提升。但由于其超強的續航能力，所以對于不玩游戲不裝win系統的用戶我們還是推薦購買的。
via：ifixit
